Bố trí thép dầm là công việc quan trọng trong lĩnh vực xây dựng. Tuy nhiên bố trí thép dầm như thế nào đúng chuẩn vẫn luôn là vấn đề được mọi người quan tâm. Vì thép dầm có chuẩn mới giúp công trình bền vững và cho thời gian sử dụng lâu dài hơn. Vậy để biết cách bố trí thép dầm bạn hãy tham khảo ngay những kinh nghiệm bố trí thép dầm đúng chuẩn được chuyên gia chia sẻ sau đây.
Nguyên tác bố trí thép dầm
Để hoàn thành công trình một cách nhanh chóng và chính xác nhất, đồng thời đảm bảo cho quá trình thi công được an toàn chất lượng. Việc nắm được nguyên tắc bố trí thép dầm là điều rất cần thiết. Khi nắm rõ được các nguyên tắc bố trí thép dầm sẽ giúp cho quá trình bố trí diễn ra được thuận lợi cũng như tiết kiệm được tối đa thời gian và chi phí.
Bố trí thép dầm tiết diện ngang
Bố trí thép dầm sẽ được phân ra theo tiết diện ngang và tiết diện dọc. Vì thế kinh nghiệm bố trí thép dầm cho mỗi tiện diện cũng sẽ khác nhau. Bạn cần phân biệt rõ để tránh áp dụng nhầm lẫn. Và đối với tiết diện ngang sẽ có những lưu ý như sau.
-
Chọn đường kính cốt thép dầm dọc
Bố trí thép dầm thì đường kính cốt thép bao nhiêu sẽ ảnh hưởng đến phần dầm của công trình. Trong đó dầm sàn đường kính cốt thép có kích thước sẽ rơi vào khoảng 12 đến 25mm. Tuy nhiên theo kinh nghiệm của các chuyên gia thì bạn vẫn có thể tùy chỉnh khoảng cách này. Mức tùy chỉnh đường kính có thể lên tới 32mm. Chỉ cần bạn đảm bảo đường kính không vượt quá 1/10 bề rộng của dầm là được.
Bạn chú ý là không nên thi công quá 3 đường kính cốt thép chịu lực cùng lúc trên mỗi dầm. Các đường kính nên cách nhau tối thiểu 2mm.
-
Lớp bảo vệ cho cốt thép dầm
Trong kinh nghiệm bố trí thép dầm tiết diện ngang, bạn cần phải chú ý đến lớp bảo vệ cho cốt thép dầm. Trong đó bạn cần biết lớp bảo vệ cốt thép chịu lực C1 cũng như C2 là khác nhau. Độ dày lớp bảo vệ C áp dụng không được quá bé. Đặc biệt là khi so với đường kính cốt thép. Đồng thời cũng không được nhỏ hơn giá trị Co.
-
-
Cốt thép chịu lực: Bản và tường có chiều dày từ 100m trở xuống. Co = 10mm. Chiều dày từ 100mm trở lên. Co = 15mm. Còn với dầm và sườn thì chiều cao thường nhỏ 250mm. Như vậy Co = 15mm. Nếu dầm và sườn cao trên 250mm, Co = 20.
-
Cốt thép cấu tạo, cốt thép đai: Khi chiều cao tiết diện < 250mm. Lúc này Co = 10mm. Còn nếu >= 250mm trở lên thì Co = 15mm.
Nếu kết cấu công trình thuộc khu vực vùng chịu nhiều tác động của biển. Bạn cần cho tăng chiều dày lớp bảo vệ lên. Với kết cấu làm bằng bê tông nhẹ. Hay bê tông tổ ong thì cần lấy tăng chiều dày lớp theo điều 8.3 trong tiêu chuẩn luật xây dựng.
-
Khoảng hở của cốt theo dầm trong bố trí thép dầm
Các chuyên gia chia sẻ kinh nghiệm, kích thước hở giữa hai mép cốt thép không bé hơn đường kính cốt thép. Đồng thời phải lớn hơn trị số to. Khi cốt thép đặt thành 2 hàng, lúc này hàng phía trên to = 50mm.
Kích thước này đã được thu được khi đã trừ đi hai hàng dưới cùng. Bạn cần chú ý thêm, trong mỗi vùng đặt cốt thép thì nên bố trí nhiều hàng. Không không được đặt ở hàng trên. Hay chính xác ở là ở vị trí khe hở của hàng dưới.
Nếu trong điều kiện chật chội nhưng phải dùng nhiều cốt thép thì nên chọn cách bố trí theo cặp. Tuyệt đối không lại khe hở ở giữa chúng. Phương ghép cặp phải là phương đổ bê tông. Khoảng cách ở giữa các cặp tc >= 1,5 Ø.
-
Giao nhau của cốt thép dầm
Khi thực hiện bố trí thép dầm việc giao nhau của cốt thép dầm là điều tất yếu. Tuy nhiên bạn cần chú ý là phải đặt cách cốt thép dầm thành 2 hàng. Phải đặt sao cho cốt thép phía trên dầm chính dễ dàng đặt vào giữa khoảng cách 2 hàng. Như vậy khi kẹp cốt thép dầm sàn vào giữa sẽ dễ dàng hơn.
Bố trí thép dầm dọc
Bên cạnh chú ý đến những kinh nghiệm bố trí thép dầm tiết diện ngang thì phương dọc cũng có nhiều điểm cần chú ý. Đặc biệt là lưu ý những nguyên tắc chung như sau.
-
Cốt thép dọc chịu lực đặt ở trên momen âm. Còn ở vùng momen dương thì sẽ được đặt ở dưới. Vì thế khi bố trí thép dầm, bạn nên chú ý để thực hiện cho đúng ở các vùng khác nhau.
-
Đặt cốt thép tại nơi có momen lớn nhất trong mỗi cùng đã được tính toán. Không lựa chọn vùng momen nhỏ để đặt cốt thép. Như vậy mới có thể bố trí dầm thép đạt chuẩn.
-
Đảm bảo lượng cốt thép còn lại có đủ sức chịu lực momen uốn trên những tiết diện thẳng và nghiêng không. Đặc biệt là sau khi đã tiến hành uốn hoặc cắt.
-
Neo chắc chắn ở đầu các thành cốt thép chịu lực. Bạn cần xác định cẩn thận để đảm bảo quy trình thực hiện cho phương dọc.
Cốt thép ở phía dưới và phía trên có thể đặt phối hợp. Hoặc bạn cũng có thể lựa chọn cách đặt độc lập với nhau. Việc bố trí và lựa chọn vị trí thích hợp đặt cốt thép sẽ quyết định quy trình thực hiện khó hay dễ. Do đó bạn cần lựa chọn phương án an toàn, chính xác để không ảnh hưởng đến cách bố trí thép dầm.
Tìm hiểu ngay: Mẫu biệt thự 1 tầng đẹp nhất
Cách bố trí thép dầm 5m, 7m, 9m
Cách bố trí thép dầm chủ yếu dựa trên các phương án bố trí cốt thép. Trong quá trình thi công bố trí thép trong dầm bằng cách phối hợp không thể làm một lần là xong. Thay vào đó cần phải thực hiện thử vài phương án để tìm ra cách bố trí tối ưu nhất. Ngoài ra, bạn nên tìm hiểu thêm một số nguyên tắc về việc bố trí neo cốt thép ở giữa nhịp, uốn cốt thép dầm,…

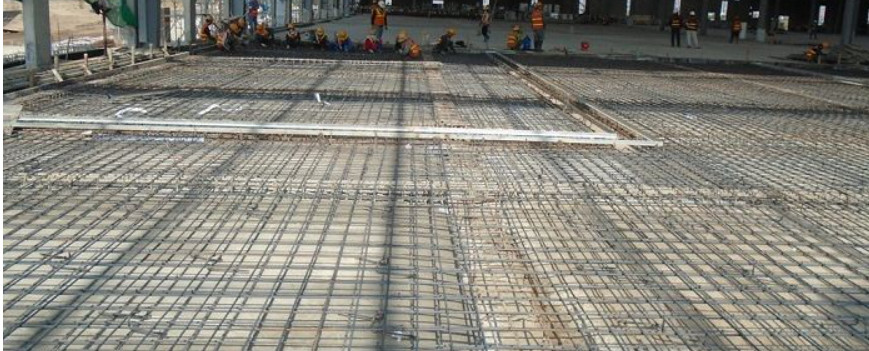

Bố trí thép dầm nhịp 5m
Bố trí thép dầm nhịp 5m là kích thước phổ biến và được sử dụng nhiều nhất hiện nay.
-
Bố trí thép dầm nhịp 5m đẹp
Thép được bố trí 1 lớp dưới 3 thanh F16, lớp trên là thanh góc số 2 bố trí 2 thanh F16 và thanh số 3 bố trí 1 thanh F16. Khi bố trí hết chiều dài 5m sẽ giúp dầm có được sự chắc chắn và an toàn hơn.
Dầm L=5m, khẩu độ lớn hơn nên bố trí với tiết diện là 200 x 400mm. Tiết diện này chưa thực sự hoàn thiện. 4F18 được sử dụng là thép chủ lực, giúp tăng cường tại gối và bụng của mỗi vị trí 1F18. Lưu ý tại ô cầu thang có dầm chiếu tới gác lên nên bổ sung thêm đai chống cắt.
-
Bố trí thép dầm nhịp 5m an toàn:
Nếu bạn không phải người có chuyên môn xây dựng, cụ thể là kinh nghiệm bố trí thép dầm, hãy liên hệ với các chuyên gia trong lĩnh vực này để tìm sự giúp đỡ. Tuy nhiên bạn cũng có thể tự bày trí cho mình một không gian kiến trúc dựa trên tư vấn của những người này.
Việc bố trí phải đảm bảo với tiết diện cột dầm thông thường. Với cột 200 x 200 và dầm 200 x 350 như mọi nhà vẫn làm. Đối với 2phi16 + 2phi14 giữa nhịp và gối dầm. Từ cơ sở này bạn có thể tăng thép dựa vào tài chính của mình.
Xem ngay: Mẫu nhà vườn 1 tầng 160m2
-
Bố trí thép dầm nhịp 5m chuẩn
Có kinh nghiệm, bạn sẽ tiết kiệm được tối đa chi phí mà lại mang tới kết quả cao. Kinh nghiệm đó là bạn hãy để ý xem trong khi bạn sống có nhà nào tương tự bạn chưa. Có thể tương tự về vị trí, kết cấu và quy mô,… Nếu họ đã làm rồi và trong một thời gian dài sử dụng không xảy ra vấn đề gì thì bạn có thể làm tương tự họ.
Để đảm bảo an toàn hơn bạn có thể tăng về đường kính thép và tham khảo thêm ý kiến của các kỹ sư khác. Đây là một cách thực sự tốt và giúp bạn tiết kiệm được nhiều chi phí mà bạn vẫn có thép dầm an toàn.

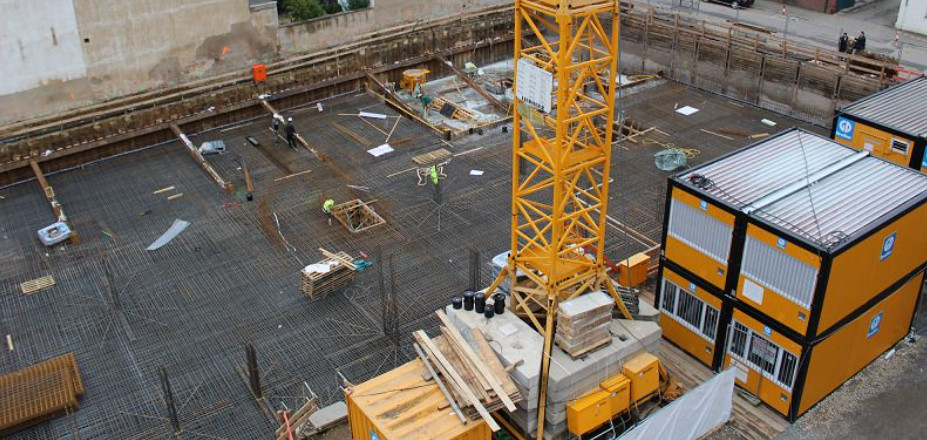

Bố trí thép dầm nhịp 7m
Với thép dầm nhịp 7m thì cách bố trí cũng tương tự như thép dầm nhịp 5m. Bạn cần có sự tính toán và kinh nghiệm nhất định trong việc bố trí thép đai dầm. Một lưu ý đặc biệt, nếu bạn không phải dân chuyên cũng như không có kinh nghiệm thì không nên tự ý thực hiện. Thay vào đó hãy liên hệ một chuyên gia và nhờ tư vấn thêm những phương án bố trí phù hợp cũng như tiết kiệm nhất.
Bố trí thép dầm nhịp 9m
