Ngày nay thiết kế mau biet thu dep không còn quá xa lạ với nhiều gia chủ. Nhưng mỗi khi thiết kế họ luôn lo lắng về kết cấu của ngôi nhà như móng, tường, mái.... Đặc biệt là là phần móng nhà, họ luôn thắc mắc xem với thiết kế này dùng loại móng gì thì đảm bảo. Và nhất là làm sao để có thể nhận biết được loại móng đó trong bản vẽ khi mình chưa có kinh nghiệm. Chính vì điều đó mà chúng tôi sẽ chỉ cho bạn những điểm dễ nhận biết nhất về các loại móng nhà 1 cách cơ bản nhất.
Hiện nay chúng ta có hai loại móng chính là móng cọc và móng băng (móng chân vịt). Và cũng tuỳ vào địa hình cũng như nền đất mà các kỹ sư kết cấu tư vấn sử dụng loại móng phù hợp để đảm bảo độ chắc chắn trong xây dựng.
1: Cách nhận biết móng cọc trong bản vẽ
Tư vấn cách phân biệt các loại móng nhà trong bản vẽ thiết kế

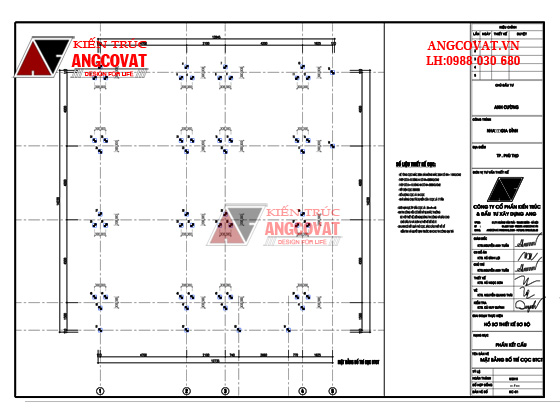

Nhìn vào bản vẽ này bạn hoàn toàn có thể đưa ra nhận định đầu tiên đây có thể là móng cọc. Bởi vị trí các điểm cách xa nhau và tương ứng với vị trí cột nhà khi xây lên. Tại bản thiết kế nhà đẹp bạn có thể thấy loại móng cọc chúng tôi sử dụng là loại cọc ép bê tông chứ không phải loại cọc tre truyền thống. Điều này sẽ tạo độ chắc cũng như đảm bảo yếu tố kĩ thuật khi xây dựng.
Có thể nói vị trí bố trí cọc bê tông chính là điểm dễ nhận ra nhất và đó cũng chính là điểm giúp ta biết đó là bản vẽ móng cọc.
Cách phân biệt các loại móng nhà trong bản vẽ thiết kế
Đó là với bản vẽ sơ lược thì bạn có thể dễ dàng nhận ra. Còn với những bản vẽ chi tiết thể hiện hệ thống cọc bê tông và phần móng thì bạn nhìn hơi khó một chút. Bởi nếu không tinh ý thì rất dễ nhầm với loại móng băng cũng rất hay được sử dụng trong các thiết kế biệt thự đẹp hiện nay.

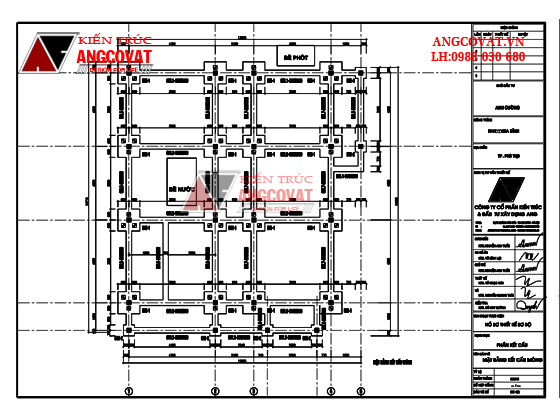

Điểm khác duy nhất chính là tại vị trí bố trí các cọc móng chịu lực thì được thể hiện bằng những nét liền ráp lại với nhau thành hình vuông. Bản vẽ chi tiết mặt bằng định vị cọc thể hiện tim trục giữa các đài cọc, khoảng cách các cọc, số lượng cọc.
Cách phân biệt các loại móng nhà trong bản vẽ thiết kế
Cách phân biệt các loại móng nhà trong bản vẽ thiết kế

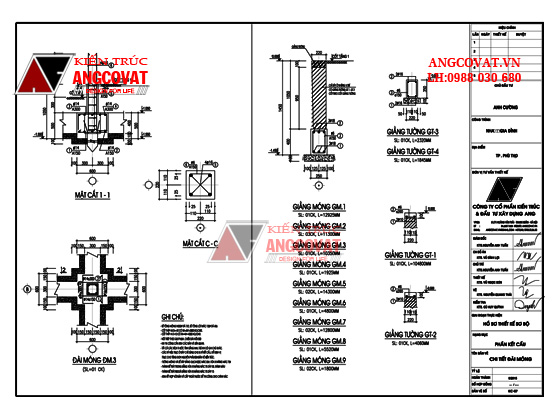

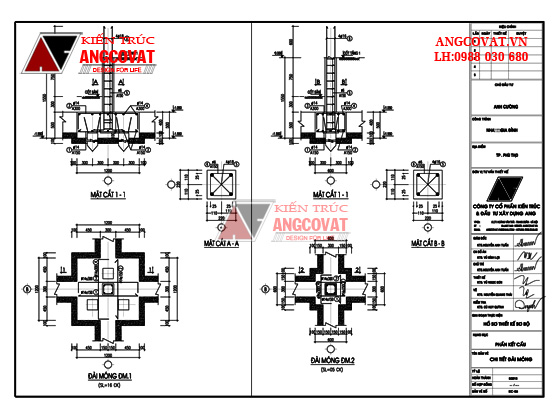

Mặt bằng đài móng thông qua mặt cắt ngang thể hiện kích thước móng trên các đài cọc, tên đài, tên dầm, toàn bộ kích thước.
2. Cách nhận biết móng băng trong bản vẽ thiết kế
Nếu như móng cọc có sự phân chia vị trí cọc để quý vị nhận biết thì móng băng lại không như vậy. Móng băng là loại móng nằm dưới cột hay hoặc tường và thwuofng có độ lún đều hơn và dễ thi công hơn.
Cách phân biệt các loại móng nhà trong bản vẽ thiết kế

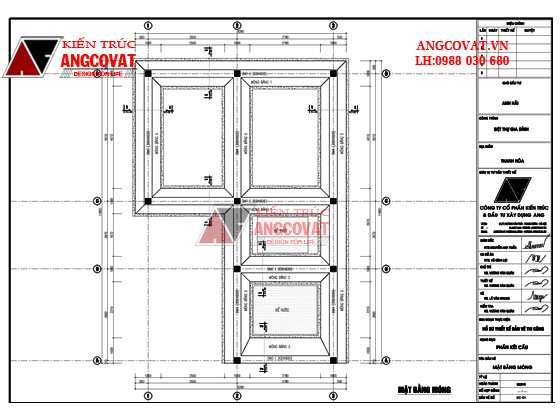

Trong bản vẽ này bạn có thể thấy móng băng được chạy theo phần tường nhà và bao quanh hệ thống cột. Điểm này rất dễ nhận thấy nếu đem so sánh với bản vẽ móng cọc trước đó.
Cách phân biệt các loại móng nhà trong bản vẽ thiết kế
Trong bản vẽ chi tiết này bạn sẽ thấy khi các hàng cột hoặc tường có cả hai phương thì dải móng băng giao nhau có dạng ô cờ trên mặt bằng. Hơn nữa do móng băng thường chạy dưới tường nên sẽ không còn mang hình cuông giống như móng cọc mà thay vào đó là hình chữ nhật.
Cách phân biệt các loại móng nhà trong bản vẽ thiết kế

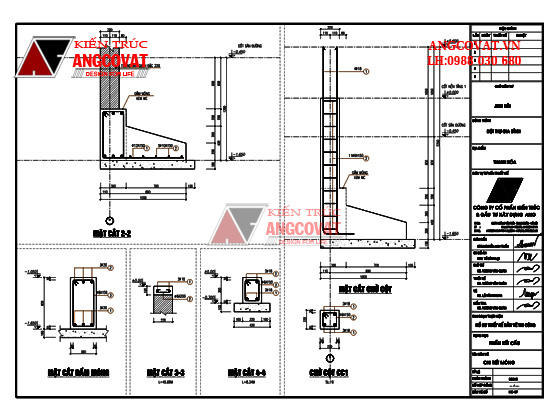

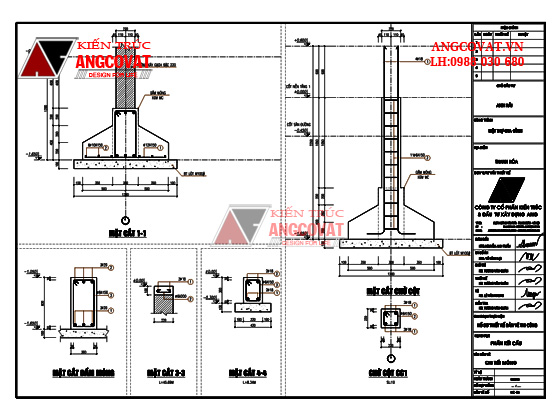

Điểm đặc biệt nữa mà bạn có thể dễ dàng nhận ra móng băng chính là phần cánh của móng băng. Móng cọc thì không có phần cánh móng như móng băng, thwuofng móng băng có từ 1 đến 2 cánh tuỳ vào yêu cầu cũng như địa chất của ngôi nhà định xây. Cũng chính có phần cánh móng này mà móng băng còn có tên gọi khác là móng chân vịt.
Có thể nói cách nhận biết đơn giản nhất chính là dựa vào vị trí bố trí cột, hình dạng mặt cắt ngang cũng như đặc điểm riêng có của từng loại móng. Có như vậy bạn mới trở thành kỹ sư nghiệp dư và có thể đọc, hiểu được bản vẽ. Đây cũng chính là cách đơn giản để bạn có thể giám sát thi công ngôi nhà mình 1 cách dễ dàng. Ngoài ra, bạn đọc quan tâm có thể tham khảo thêm bài viết chia sẻ kinh nghiệm để giải quyết các không gian phòng khách nhỏ xinh đẹp trong dịp đầu năm mới.
